山东石英砂,临沂石英砂,临沂石英砂厂,沂南县石英砂,沂南石英砂厂|山东石英砂生产厂家｜临沂石英砂生产厂家｜沂南县石英砂生产厂家

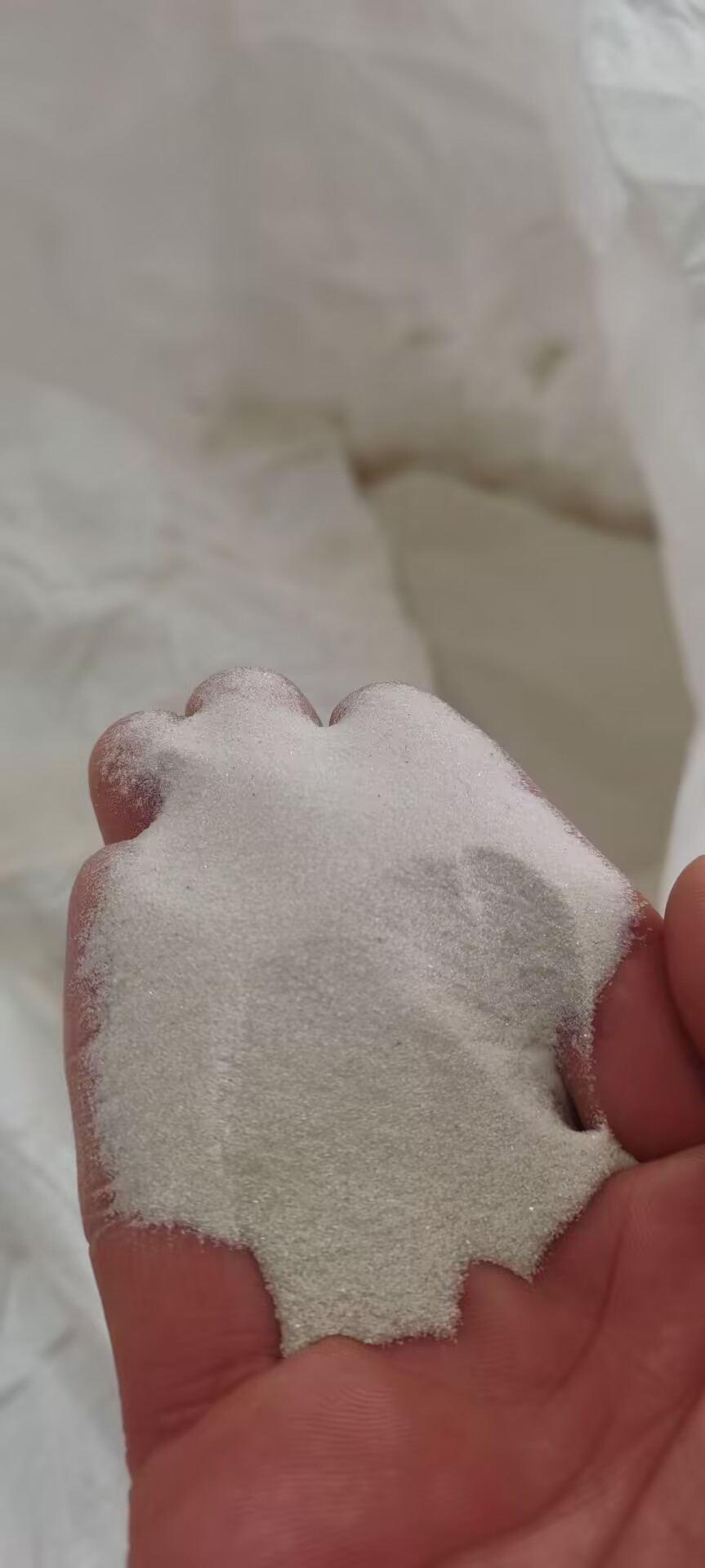

判断高白度石英砂的纯度和白度是否达标，需要结合实验室检测、物理观察和标准对比，以下是具体方法和要点：

一、纯度判断：关键指标与检测方法

1. 二氧化硅（SiO₂）含量

• 标准要求：高白度石英砂通常要求 SiO₂ ≥ 99%，纯度越高，杂质越少（如 Fe₂O₃、Al₂O₃、TiO₂ 等）。

• 检测方法：

• 化学分析法：通过酸溶、滴定或电感耦合等离子体质谱（ICP-MS）测定杂质元素含量，计算 SiO₂ 纯度。

• X 射线荧光光谱（XRF）：快速测定主量元素，直接得出 SiO₂ 百分比。

2. 杂质元素含量

• 关键杂质：

• 铁（Fe）：影响白度和光学性能，高白度砂要求 Fe₂O₃ ≤ 0.02%（甚至更低）。

• 铝（Al）：反映长石等黏土矿物杂质，Al₂O₃ 通常需 ≤ 0.1%。

• 钛（Ti）、锰（Mn）：微量即可导致颜色泛黄，需控制在 ppm 级别。

• 检测工具：ICP-MS、原子吸收光谱（AAS）可精准测定微量元素。

3. 矿物组成分析

• 石英晶体含量：通过 **X 射线衍射（XRD）** 检测石英相占比，高纯度砂石英晶体含量应 ≥ 95%，避免长石、云母、黏土等杂质矿物。

• 结构缺陷：显微镜下观察晶体是否干净、无裂纹，杂质包裹体（如铁矿物颗粒）会降低纯度。

二、白度判断：标准与测量方法

1. 白度值测量

• 标准光源：常用 D65 光源（模拟日光）或 C 光源，测量波长范围 457nm（蓝光白度）。

• 仪器类型：

• 白度计：直接读取白度值（如 ISO 2470 标准），高白度砂要求 ≥ 90%（部分高端产品 ≥ 95%）。

• 分光光度计：绘制反射率曲线，判断光谱均匀性（避免泛黄或发青）。

• 注意事项：

• 样品需干燥、研磨至均匀粒度（如 200 目），压片后测量。

• 对比行业标准样品（如 GB/T 13521-2013《石英砂（粉）白度测量方法》）。

2. 目视观察

• 自然光下对比：取样品与已知白度的标准砂（如优质雪花白石英砂）并列，观察颜色是否一致，有无泛黄、灰调或杂色颗粒。

• 颗粒均匀性：杂质颗粒（如褐色、黑色斑点）会显著降低视觉白度，需在放大镜下检查。

三、其他辅助判断指标

1. 粒度分布

• 不同应用场景对粒度有特定要求（如玻璃用砂需 40-70 目，涂料用砂需 ≤ 200 目），粒度不均匀可能影响纯度检测（细粉中杂质易富集）。

• 检测方法：筛分法（标准筛）或激光粒度仪测量粒径分布。

2. 表面光洁度与杂质附着

• 酸溶试验：用稀盐酸（5%）浸泡样品，观察是否产生气泡（碳酸盐杂质反应）或溶液变色（铁离子溶出）。

• 磁选试验：用磁铁吸附样品，检测磁性矿物（如赤铁矿、磁铁矿）含量，高纯度砂应无明显吸附。

四、实操建议

1. 索要检测报告：要求供应商提供第三方检测报告（CMA/CNAS 认证），核对 SiO₂、Fe₂O₃、白度等核心指标。

2. 小样测试：

• 取样品进行白度对比和杂质溶出试验（如酸浸后测铁含量）。

• 在实际应用场景中测试（如熔融成玻璃、配制涂料），观察成品颜色和性能。

3. 关注生产工艺：

• 高纯度石英砂需经过擦洗、磁选、酸浸、高温焙烧等除杂工艺，工艺不完善易导致杂质残留。

• 询问矿源（如脉石英、石英岩），岩浆岩型石英通常杂质更少。

五、行业标准参考

• 玻璃行业：GB/T 2684-2021《玻璃原料粒度测定方法》、JC/T 529-2020《平板玻璃用石英砂》。

• 陶瓷行业：GB/T 14642-2009《工业用石英砂化学分析方法》。

• 耐火材料：YB/T 179-2018《耐火材料用石英砂》。
