如何根据应用场景选择合适的高白度石英砂？
发布时间：2025/5/19 10:52:41

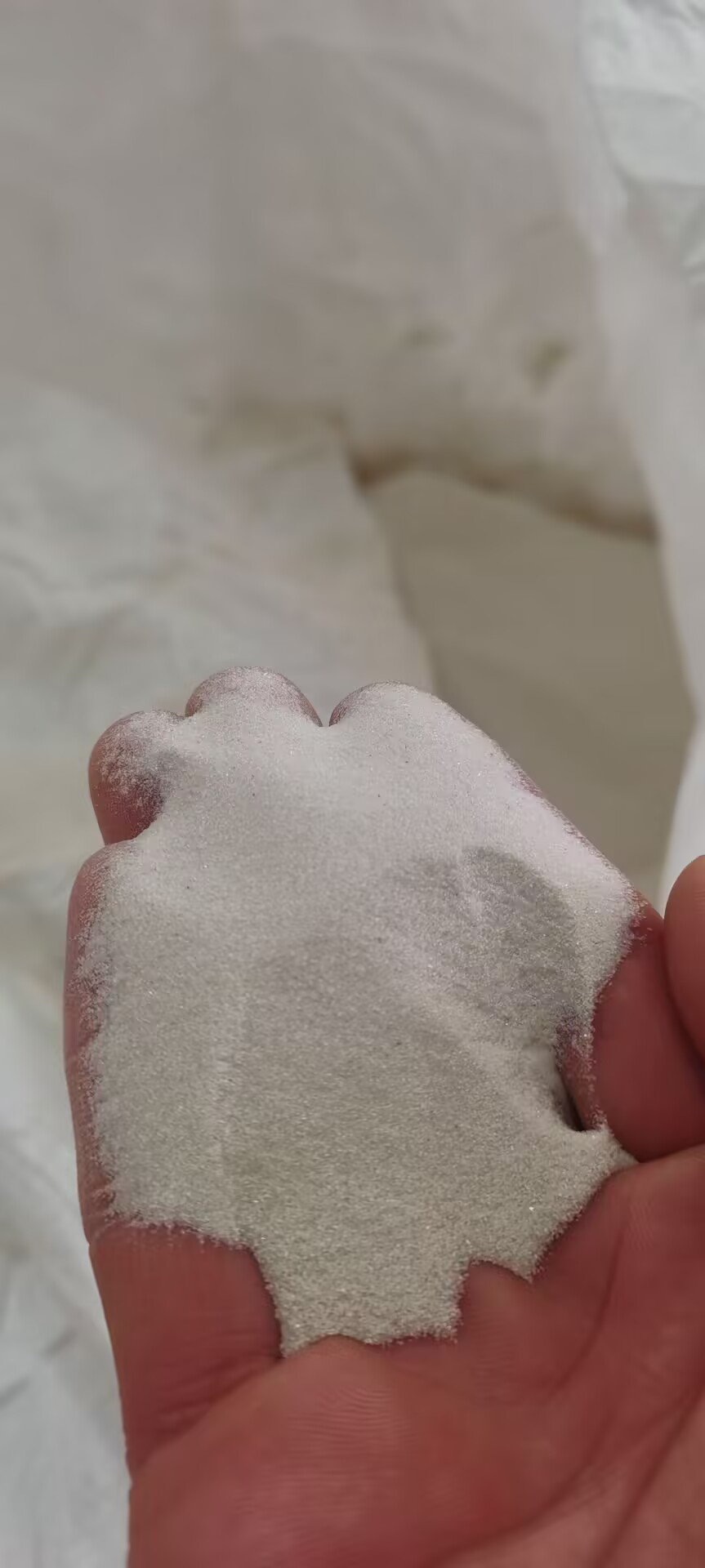

选择合适的高白度石英砂需结合具体应用场景的
性能需求、成本预算和质量标准，从
纯度、白度、颗粒特性、加工工艺等维度匹配产品指标。以下是不同领域的选择指南及关键参数参考：
典型场景：人造石（台面、地面）、真石漆、瓷砖釉料、艺术地坪
核心需求：高白度、颗粒均匀、低铁杂质（避免泛黄）
| 指标 | 普通装饰场景 | 高端装饰场景（如奢侈品展厅、别墅地坪） |
|---|
| 白度（亨特值） | 80-85 度 | ≥90 度 |
| Fe₂O₃含量 | ≤0.05% | ≤0.03%（甚至≤0.02%） |
| 粒径范围 | 40-120 目（用于真石漆） | 80-325 目（人造石需细腻质感） |
| 颗粒形状 | 多棱形（增强附着力） | 圆型或椭圆型（表面光滑无划痕） |
典型场景：超白玻璃（光伏玻璃、光学玻璃）、低铁玻璃器皿
核心需求：极低铁含量、高透光率、耐高温
| 指标 | 光伏玻璃 / 普通超白玻璃 | 光学玻璃 / 医药玻璃 |
|---|
| SiO₂含量 | ≥98% | ≥99% |
| Fe₂O₃含量 | ≤0.02% | ≤0.01% |
| 白度 | 85-90 度 | ≥92 度 |
| 杂质总量 | ≤1% | ≤0.5%（严控 Al₂O₃、TiO₂等） |
典型场景：电子封装填料（环氧塑封料）、半导体晶圆研磨、化工耐腐蚀涂层
核心需求：高纯度、低导电杂质、耐磨 / 耐腐蚀
| 指标 | 电子封装填料 | 半导体研磨材料 |
|---|
| SiO₂纯度 | ≥99% | ≥99.5% |
| 导电杂质（Fe、Na、K） | ≤50ppm | ≤10ppm |
| 莫氏硬度 | 7 级（耐磨） | 7 级（要求颗粒锋利度，需棱角型砂） |
| 粒径均匀性 | D50 误差 ±5%（微米级控制） | 粒径分布≤±2μm（如 5μm±2μm） |
典型场景：食品添加剂（抗结剂）、医药片剂填充剂、饮用水过滤
核心需求：卫生安全、杂质溶出率极低、无有害元素
| 指标 | 食品级应用 | 医药级过滤介质 |
|---|
| 重金属（Pb、As） | ≤1ppm | ≤0.5ppm |
| 微生物指标 | 菌落总数≤100CFU/g | 无菌（需辐照灭菌处理） |
| 酸溶物含量 | ≤0.5% | ≤0.2%（盐酸溶出物控制严格） |
| 白度 | ≥85 度（外观洁净要求） | ≥80 度（更关注安全性） |
典型场景：耐火砖、高温窑炉内衬、耐磨地坪（工业厂房）
核心需求：高熔点、抗热震性、机械强度
| 指标 | 耐火材料 | 耐磨地坪 |
|---|
| 耐火度 | ≥1730℃ | — |
| 体积密度 | ≥2.65g/cm³ | ≥2.6g/cm³ |
| 抗压强度 | ≥80MPa | ≥100MPa |
| 粒径 | 1-5mm（骨料） | 20-60 目（与水泥混合） |
明确核心指标优先级
装饰类：白度＞颗粒均匀性＞纯度
工业类：纯度＞颗粒特性＞白度
食品医药类：安全性（杂质）＞卫生认证＞物理指标
验证供应商工艺水平
成本与性能平衡
| 应用场景 | 核心指标排序 | 推荐白度（度） | SiO₂含量 | Fe₂O₃含量 | 粒径范围 | 工艺要求 |
|---|
| 人造石台面 | 白度＞颗粒均匀性 | ≥90 | ≥97% | ≤0.03% | 80-325 目 | 酸洗 + 浮选 + 分级 |
| 光伏玻璃 | 纯度＞透光率 | 85-90 | ≥98% | ≤0.02% | 50-200 目 | 磁选 + 酸洗 + 煅烧 |
| 电子封装填料 | 纯度＞粒径控制 | ≥85 | ≥99% | ≤0.01% | 1-10μm 球形 | 气流粉碎 + 表面改性 |
| 食品级过滤 | 安全性＞颗粒强度 | ≥80 | ≥95% | ≤0.05% | 1-2mm | 高温灭菌 + 多级水洗 |
| 耐磨地坪 | 颗粒形状＞硬度 | 75-85 | ≥95% | ≤0.1% | 20-60 目 | 破碎 + 筛分（保留棱角） |
通过以上维度精准匹配，可避免 “指标过剩” 或 “性能不足”，在满足应用需求的同时实现成本
上一篇：
下一篇：
