山东石英砂,临沂石英砂,临沂石英砂厂,沂南县石英砂,沂南石英砂厂|山东石英砂生产厂家｜临沂石英砂生产厂家｜沂南县石英砂生产厂家

如何判断石英砂的SiO₂含量是否符合要求？

发布时间：2025/12/5 11:33:25

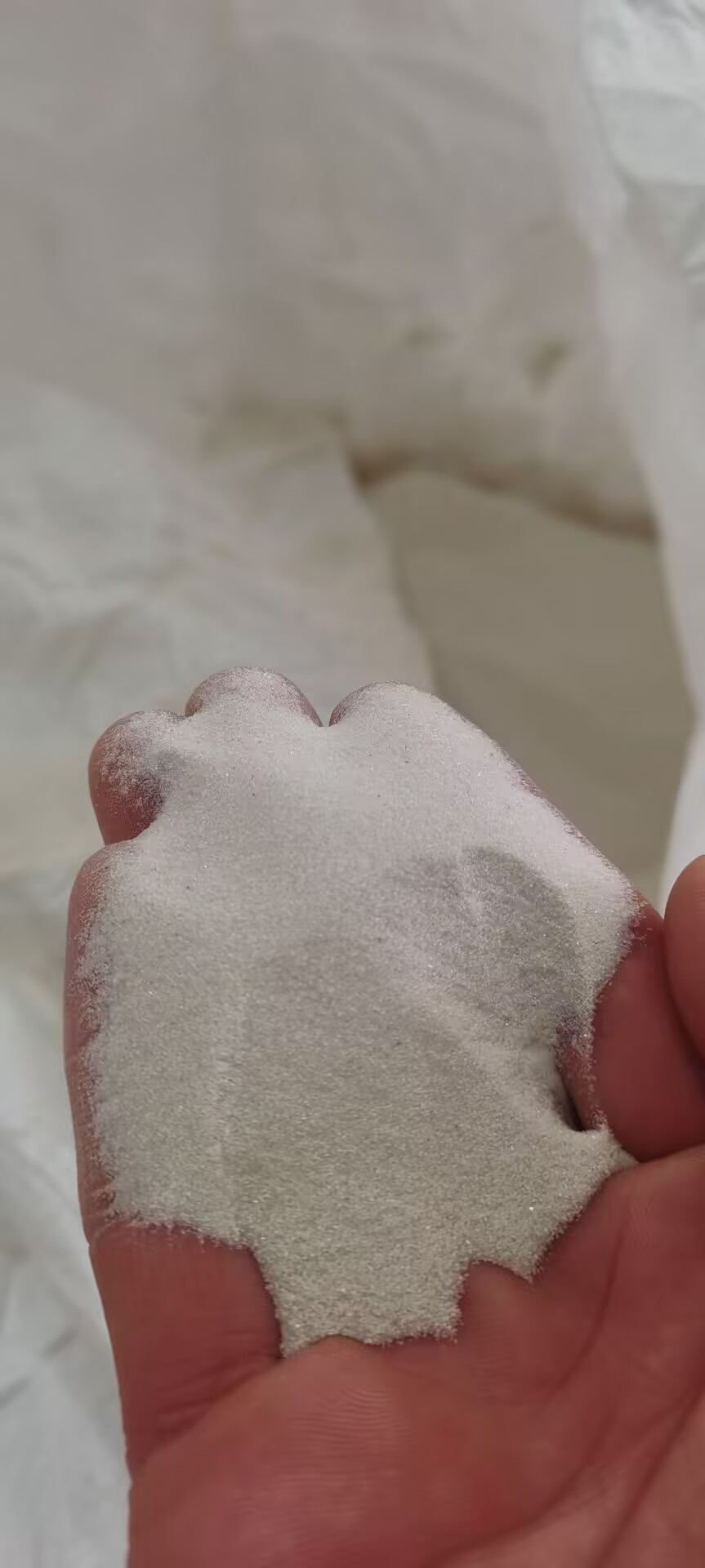

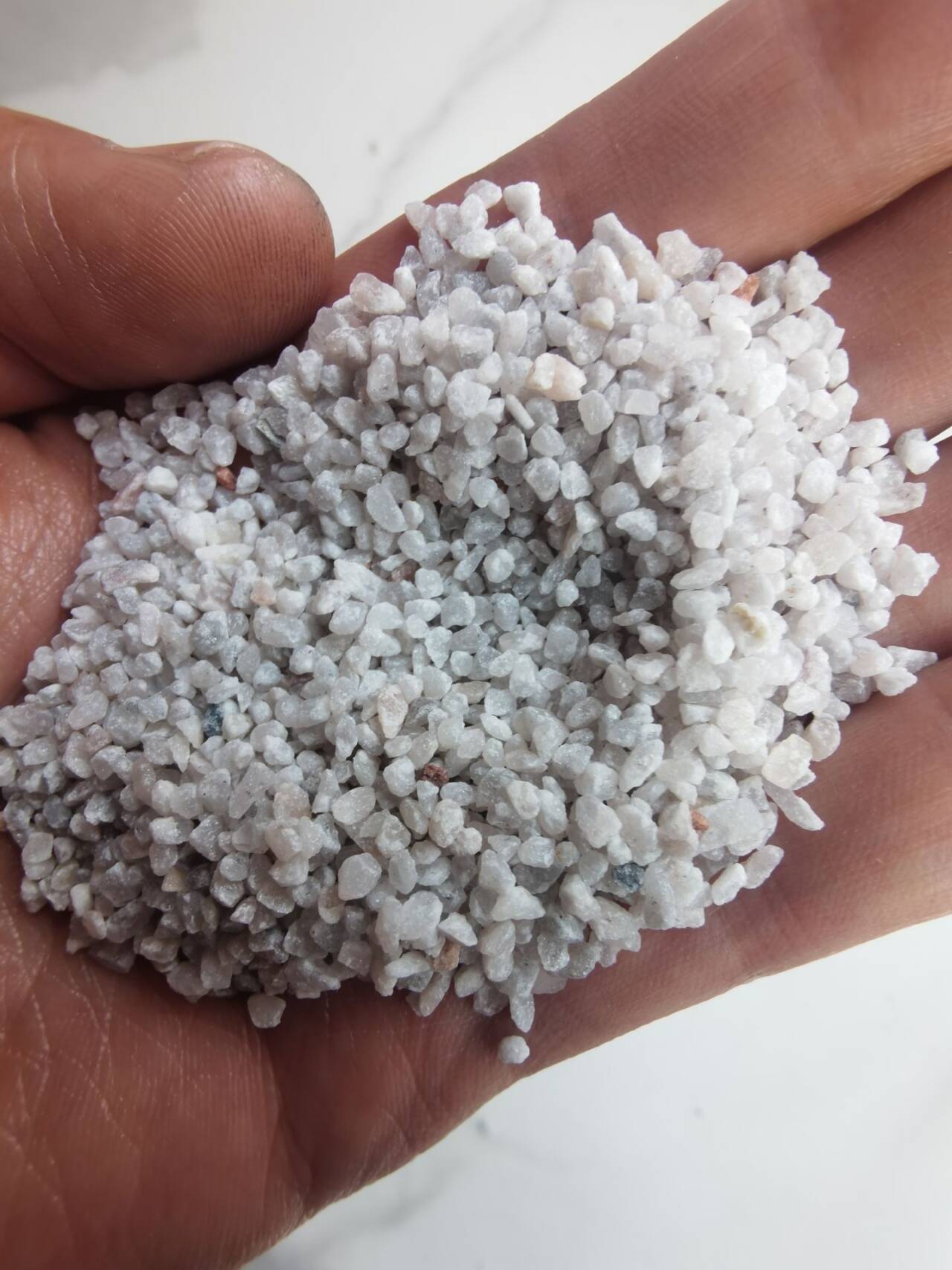

判断石英砂的 SiO₂含量是否符合防腐喷砂除锈要求（通常需≥98%，重度锈蚀 / 高性能涂层场景需≥98.5%），核心是 “先通过直观指标初步筛查，再用专业检测验证”，避免仅靠商家宣传踩坑。以下是从 “快速判断” 到 “精准验证” 的完整方法，兼顾实用性和准确性： 一、先看 3 个直观指标：初步筛查（适合采购现场、收货验货） 通过石英砂的外观、纯度、杂质情况，可快速排除明显不符合要求的产品（SiO₂含量越低，杂质越多、外观越差）： 1. 观察颜色与光泽：越纯净越接近 “雪白 / 透白” 符合要求（SiO₂≥98%）：优质石英砂呈雪白色、乳白色或半透明状，颗粒表面有玻璃光泽（棱角处更明显），无明显发黄、发灰、发褐现象 —— 因为高纯度石英砂几乎不含铁、长石、云母等杂质，这些杂质正是导致砂料变色的核心原因。 不符合要求（SiO₂<98%）：砂料整体发黄、发灰，或夹杂大量褐色、黑色斑点，光泽暗淡（呈土灰色），说明杂质（如长石、铁氧化物、云母）含量高，SiO₂大概率不达标。 注意：避免被 “染色砂” 误导 —— 部分低纯度砂会用白漆染色，可用清水冲洗，若冲洗后水变浑浊、砂粒褪色，直接判定为不合格。 2. 筛选杂质含量：肉眼 + 简单工具排查 取少量石英砂（约 50g），平铺在白纸上，用放大镜观察或用手揉搓后筛选： 符合要求：杂质（非白色、非透明的颗粒）占比≤2%，无明显片状（云母）、块状（长石）杂质；揉搓后手上无明显异色粉尘，仅残留少量白色细砂。 不符合要求：可见大量片状云母（银色、黑色薄片状，易脱落）、长石颗粒（肉红色、灰白色块状），或黑色铁屑斑点，杂质占比≥5%；揉搓后手上沾有黄色、灰色粉尘，说明铁氧化物、黏土等杂质超标，SiO₂含量必然不足。 3. 测试硬度与耐磨性：间接反映纯度（SiO₂是硬度核心来源） 结合之前提到的 “石英砂莫氏硬度≥7”，用简单工具测试： 用钢钉（莫氏硬度 5.5）划擦石英砂颗粒：若钢钉无法在砂粒表面留下划痕，且砂粒不易破碎（用手捏不碎、撞击地面不粉化），说明 SiO₂含量较高（通常≥98%）； 若钢钉能轻松划出划痕，或砂粒一捏就碎、撞击后大量粉化，说明杂质多（长石、云母硬度仅 6-6.5，且结构松散），SiO₂含量大概率 < 98%。 二、现场快速检测：2 个简易实验（进一步验证，成本低、易操作） 适合没有专业设备的场景，通过化学 / 物理反应判断纯度，比单纯观察更准确： 1. 盐酸（HCl）反应实验：检测碳酸钙、铁氧化物等杂质 工具：普通工业盐酸（浓度 10%-20%，化工店可买）、透明杯子、玻璃棒； 步骤：取 5g 石英砂放入杯子，加入 20ml 盐酸，搅拌后静置 5 分钟； 符合要求：溶液无明显气泡（碳酸钙杂质会与盐酸反应产生 CO₂气泡）、无明显变色（铁氧化物会使溶液变黄色），仅轻微浑浊（少量可溶性杂质）； 不符合要求：溶液产生大量气泡（说明碳酸钙含量高），或溶液明显变黄、变黑（铁氧化物、有机物杂质多），甚至砂粒表面出现腐蚀痕迹，说明 SiO₂含量低（杂质占比高）。 原理：石英砂（SiO₂）不与盐酸反应，而低纯度砂中的杂质（碳酸钙、铁氧化物、黏土）会与盐酸发生反应，产生明显现象。 2. 灼烧失重实验：检测水分、有机物等挥发性杂质 工具：打火机 / 酒精灯、金属小勺、电子秤（精度 0.1g）； 步骤：① 用电子秤称取 10g 石英砂，记录重量（m1）；② 将砂粒放入金属小勺，用火焰持续灼烧 3-5 分钟（温度约 500℃，避免局部烧熔）；③ 冷却至室温后再次称重（m2）； 符合要求：失重率（(m1-m2)/m1×100%）≤0.5%—— 高纯度石英砂水分、有机物含量极低，灼烧后几乎无重量损失； 不符合要求：失重率≥1%，说明砂料中水分、黏土、有机物杂质多，间接反映 SiO₂含量不足（杂质占比高才会有明显失重）。 三、专业检测：精准验证（适合批量采购、重要工程，确保 100% 达标） 若为大型防腐工程（如桥梁、船体、化工设备），需精准确认 SiO₂含量，需委托专业机构或自行送检，以下是常用检测方法（按精准度排序）： 1. 化学分析法（重量法 / 容量法）：行业标准方法，精准度最高 原理：将石英砂样品用氢氟酸（HF）溶解，SiO₂会转化为四氟化硅（SiF₄）挥发，通过称量溶解前后的重量差，计算 SiO₂含量（重量法）；或用滴定法测定剩余杂质含量，间接推算 SiO₂含量（容量法）。 特点：精准度 ±0.1%，是 GB/T 32649-2016《喷砂用石英砂》等标准指定的检测方法，适合作为验收依据； 操作：需委托具备资质的第三方检测机构（如当地质检院、建材检测中心），送检样品约 500g，3-5 个工作日出报告，费用约 200-500 元 / 样。 2. X 射线荧光光谱法（XRF）：快速无损检测 原理：利用 X 射线照射石英砂样品，不同元素（Si、Fe、Al、Ca 等）会发射特征荧光，通过光谱强度计算各元素含量，进而得出 SiO₂含量。 特点：无需破坏样品，检测速度快（10-30 分钟 / 样），精准度 ±0.3%，适合批量抽检； 操作：部分大型建材市场、检测机构可提供现场检测服务，或自行采购便携式 XRF 检测仪（价格较高，约 5-10 万元，适合长期采购使用）。 3. 激光粒度 + 成分联检：兼顾纯度与粒径 原理：在检测 SiO₂含量的同时，同步检测石英砂的粒径分布（防腐喷砂需 0.3-1.0mm），避免 “SiO₂达标但粒径不符合” 的情况； 适用场景：重要工程采购时，要求商家提供 “成分 + 粒径” 双检测报告，确保产品全面符合要求。 四、采购验收关键：索要报告 + 抽样复检 这是最稳妥的方式，避免依赖 “肉眼判断” 或 “商家口头承诺”： 采购前：索要权威检测报告要求供应商提供第三方检测机构出具的《石英砂成分检测报告》，重点看 “SiO₂含量” 指标，同时核对报告编号（可在检测机构官网查询真伪）、检测标准（需符合 GB/T 32649-2016 或工业喷砂用石英砂相关标准）； 若供应商无法提供报告，或报告中未明确 SiO₂含量、检测机构无资质（无 CMA/CNAS 认证），直接 pass。 收货后：抽样复检（批量采购必做） 抽样方法：从不同包装、不同批次中随机抽取 3-5 份样品（每份≥100g），混合后分为 2 份（1 份送检，1 份留存备用）； 复检机构：选择有 CMA 认证的第三方检测机构（如当地质量监督检验院、建材研究院），明确检测项目为 “SiO₂含量”，检测结果作为验收依据 —— 若检测值低于合同约定（如约定≥98%，实际检测 97.5%），可要求退货、换货。 五、避坑指南：3 个常见误区 只看 “白度” 不看杂质：部分砂料白度高但含大量长石（白色块状杂质），SiO₂仍不达标 —— 白度是辅助指标，需结合杂质筛查、硬度测试综合判断； 相信 “厂家自检报告”：厂家自检报告可能存在数据造假，必须要求第三方检测报告（带 CMA/CNAS 章）； 忽略批次差异：同一厂家不同批次的石英砂质量可能不同，批量采购时需每批次抽样检测，避免 “首样达标、后续批次不达标”。 总结：判断流程 收货现场：看颜色光泽 + 查杂质 + 简单硬度测试（快速排除不合格品）； 可疑情况：做盐酸反应 / 灼烧失重实验（进一步验证）； 关键场景（批量采购、重要工程）：索要第三方检测报告 + 抽样复检（精准确认 SiO₂含量）。 通过以上步骤，可确保石英砂的 SiO₂含量符合防腐喷砂要求，避免因纯度不足导致硬度不够、除锈效率低、涂层附着差等问题。

上一篇：

如何选择适合防腐喷砂除锈的石英砂硬度？

下一篇：

2025年度中国硅砂之都石英砂产销量全面总结报告
